ความเป็นมา
จากภาวะภัยแล้งในปี พ.ศ. 2535 ทำให้เกิดการขาดแคลนน้ำอย่างหนักทั่วทุกภาคของประเทศไทย รัฐบาลมีนโยบาย พัฒนาแหล่งน้ำเพื่อการแก้ปัญหาระยะยาว กรมชลประทานจึงได้จัดทำแผนงานพัฒนาแหล่งน้ำของลุ่มน้ำตราด เพื่อให้การ พัฒนาเป็นไปตามลำดับความเหมาะสมและสอดคล้องกัน โดยดำเนินงานศึกษาจัดทำแผนหลักการพัฒนาแหล่งน้ำร่วมกับ การศึกษาความเหมาะสมและออกแบบรายละเอียด โครงการพัฒนาลุ่มน้ำตราด ซึ่งแล้วเสร็จเมื่อเดือนมกราคม พ.ศ. 2539 โดยโครงการอ่างเก็บน้ำห้วยสะตอ เป็นส่วนหนึ่งของแผนหลักการพัฒนาแหล่งน้ำโครงการพัฒนาลุ่มน้ำตราดที่ได้บรรจุไว้ใน แผนพัฒนาในระยะยาว (ปี พ.ศ. 2544-2547) มีเป้าหมายหลักเพื่อพัฒนาพื้นที่ชลประทานและเสริมปริมาณน้ำอุปโภค-บริโภค ตลอดจนบรรเทาอุทกภัยในพื้นที่ท้ายน้ำ
|
|
| |
|
|
| |
วัตถุประสงค์ของโครงการ
กรมชลประทานมีความประสงค์ให้ผู้ให้บริการงานจ้างออกแบบ ดำเนินงานจ้างสำรวจ ออกแบบ โครงการอ่างเก็บน้ำ ห้วยสะตอ จังหวัดตราด (งานสำรวจ ออกแบบระบบส่งน้ำ) โดยโครงการอ่างเก็บน้ำห้วยสะตอเป็นหนึ่งในโครงการพัฒนา แหล่งน้ำขนาดกลาง ในพื้นที่จังหวัดตราด และมีความสอดคล้องกับแผนพัฒนาจังหวัดตราด (พ.ศ. 2561-2564) ในประเด็น ยุทธศาสตร์ที่ 4 คือ การเสริมสร้างชุมชนเข้มแข็ง และบริหารจัดการทรัพยากรธรรมชาติและสิ่งแวดล้อมให้มีความอุดมสมบูรณ์ เกิดประโยชน์แก่ชุมชนและจังหวัดตราดอย่างยั่งยืน
|
|
| |
|
|
| |
สรุปลักษณะสำคัญของโครงการ
1. อ่างเก็บน้ำห้วยสะตอ
อ่างเก็บน้ำห้วยสะตอ ตั้งอยู่หมู่ที่ 5 บ้านมะอึกแรด ตำบลหนองบอน อำเภอบ่อไร่ จังหวัดตราด และหมู่ที่ 4 บ้านโชคดี ตำบลบ่อเวฬุ อำเภอขลุง จังหวัดจันทบุรี ตั้งอยู่ที่เส้นรุ้ง 12ํ-41-9 เหนือ และเส้นแวง 102ํ-24-2 ตะวันออก หรือที่ พิกัด 217,784 mE 1,404,341 mN ตามพิกัดระบบ UTM โซน 48P แผนที่กรมแผนที่ทหาร ระวาง 5434 II ตำแหน่งที่ตั้งโครงการอ่างเก็บน้ำห้วยสะตอ และลักษณะสำคัญของโครงการ สรุปได้ดังนี้ |
|
| |
| |
|
|
|
|
|
|
| 1. เขื่อนหลัก |
|
2. เขื่อนปิดช่องเขาต่ำ (Saddle Dam) |
| ชนิดของเขื่อนหลัก |
เขื่อนดินบดอัดแบบแบ่งส่วน
(Zoned Type Dam) |
|
ลักษณะอาคาร |
เขื่อนดินแบบเนื้อเดียว
(Homogeneous Type Dam) |
| ความกว้างสันเขื่อน |
9.00 |
เมตร |
|
ความยาวเขื่อน |
300.00 |
เมตร |
| ความยาว |
900.00 |
เมตร |
|
ความสูงของเขื่อน |
5.50 |
เมตร |
| ความสูงของเขื่อน |
31.00 |
เมตร |
|
|
|
|
| ลาดด้านเหนือน้ำ |
1:3.5 |
|
|
|
|
|
| ลาดด้านท้ายน้ำ |
1:3.0 |
|
|
|
|
|
| ระดับสันเขื่อน |
+110.00 |
เมตร (รทก.) |
|
|
|
|
| ระดับน้ำเก็บกัก |
+105.00 |
เมตร (รทก.) |
|
|
|
|
| ระดับน้ำสูงสุด |
+106.50 |
เมตร (รทก.) |
|
|
|
|
| ระดับน้ำต่ำสุด |
+83.00 |
เมตร (รทก.) |
|
|
|
|
| ความจุที่ระดับน้ำเก็บกัก |
57.27 |
ล้านลูกบาศก์เมตร |
|
|
|
|
| พื้นที่ผิวน้ำที่ระดับน้ำสูงสุด |
4,385 |
ไร่ |
|
|
|
|
| |
|
|
|
|
|
|
| 3. อาคารทางระบายน้ำล้น (Service Spillway) |
|
4. อาคารท่อระบายน้ำ (Outlet Works) |
| ประเภทของอาคาร |
Gate Spillway |
|
|
ลักษณะอาคาร |
ท่อเหล็กหุ้มด้วยคอนกรีตเสริมเหล็ก
(ตั้งอยู่ทางฝั่งซ้ายของเขื่อนหลัก) |
| รูปแบบของอาคาร |
ประตูเหล็กบานโค้ง (Radial Gate) |
|
หน้าที่ |
1. ส่งน้ำผ่านท่อส่งน้ำสู่พื้นที่ชลประทาน |
ขนาดของบานระบายน้ำ
(3 บาน) |
ขนาด 6.00X6.00 |
เมตร |
|
|
2. ระบายน้ำลงลำน้ำเดิม |
| ระดับธรณีบาน |
+101.00 |
เมตร (รทก.) |
|
ขนาดเส้นผ่านศูนย์กลางท่อ |
2.00 |
เมตร |
| ระดับสันบาน |
+107.00 |
เมตร (รทก.) |
|
ระบายน้ำสูงสุด |
43.82 |
ลบ.ม./วินาทื |
ปริมาณน้ำระบายออกสูงสุด
(รอบ 500 ปี) |
125.26 |
ลบ.ม./วินาทื |
|
|
|
|
| |
|
|
|
|
|
|
| |
|
|
|
ที่มา: จากผลการออกแบบแบบรายละเอียดอ่างเก็บน้ำห้วยสะตอ จังหวัดตราด (กรมชลประทาน, 2564) |
| |
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
| |

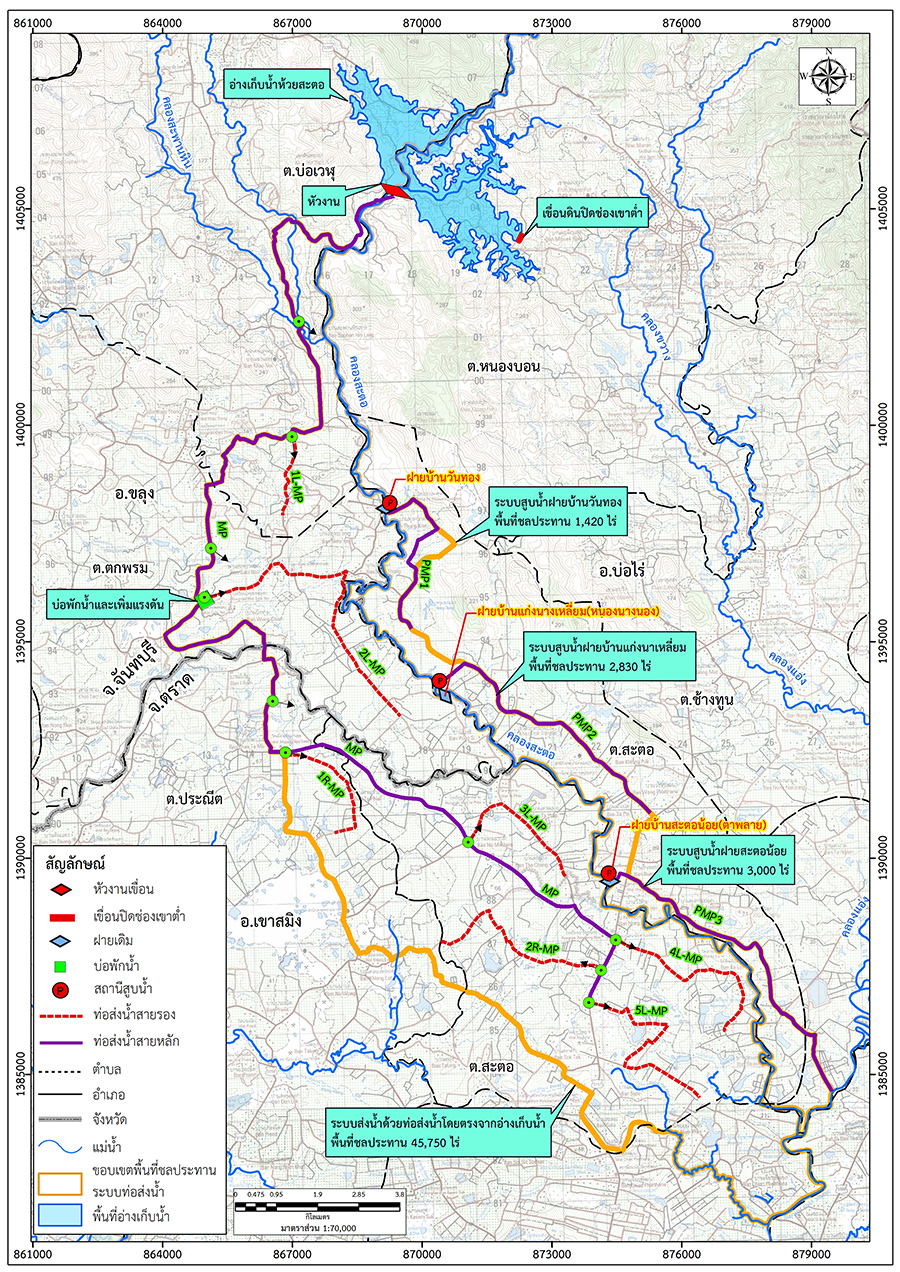

2. ระบบส่งน้ำ
ระบบส่งน้ำและพื้นที่ชลประทานโครงการอ่างเก็บน้ำห้วยสะตอ มีพื้นที่ชลประทานโครงการอ่างเก็บน้ำห้วยสะตอ 53,000 ไร่ แบ่งเป็น 2 ระบบ ประกอบด้วย |
|
| |
1) ระบบส่งน้ำฝั่งขวา (ระบบส่งน้ำโดยตรงจากอ่างเก็บน้ำ) (MP)
เป็นการส่งน้ำด้วยท่อส่งน้ำโดยตรงจากอ่างเก็บน้ำ ห้วยสะตอ มีพื้นที่ชลประทาน 45,750 ไร่ อยู่ในพื้นที่บางส่วนของ 5 ตำบล 2 อำเภอ 2 จังหวัด ได้แก่ ตำบลตกพรม ตำบลบ่อเวฬุ อำเภอขลุง จังหวัดจันทบุรี และตำบลเทพนิมิต ตำบลประณีต ตำบลสะตอ อำเภอเขาสมิง จังหวัดตราด
- แนวท่อส่งน้ำหลักยาวทั้งหมด 34.26 กิโลเมตร
- ท่อส่งน้ำสายหลักจะถูกวางตรงจากอาคารท่อส่งน้ำชลประทาน ตามแนวถนนหลัก
- มีอาคารบ่อพักน้ำและเพิ่มแรงดันน้ำที่ระยะ กม. 16+400
|
2) ระบบส่งน้ำฝั่งซ้าย (ระบบส่งน้ำด้วยระบบสูบน้ำ)
ใช้ระบบสูบน้ำด้วยไฟฟ้า (ติดตั้งสถานีสูบน้ำและระบบส่งน้ำ) มีพื้นที่ชลประทาน 7,250 ไร่ อยู่ในพื้นที่บางส่วนของ 2 ตำบล 2 อำเภอ 1 จังหวัด ได้แก่ ตำบลสะตอ อำเภอเขาสมิง ตำบลบ่อพลอย อำเภอบ่อไร่ จังหวัดตราด
- แนวท่อส่งน้ำรวมทั้งหมด 19.00 กม.
- ใช้ระบบสูบน้ำด้วยไฟฟ้า
- ส่งน้ำจากอ่างเก็บน้ำห้วยสะตอลงลำน้ำเดิม โดยมีฝายทดน้ำตามลำน้ำ 3 แห่ง
- ระบบสูบน้ำฝายบ้านวันทอง พื้นที่ชลประทานประมาณ 1,420 ไร่ ความยาวท่อประมาณ 4.00 กม.
- ระบบสูบน้ำฝายบ้านแก่งนาเหลี่ยม พื้นที่ชลประทานประมาณ 2,830 ไร่ ความยาวท่อประมาณ 7.00 กม.
- ระบบสูบน้ำฝายสะตอน้อย พื้นที่ชลประทานประมาณ 3,000 ไร่ ความยาวท่อประมาณ 8.00 กม.
|
| |
 |
|
|
| |
|
|
| |

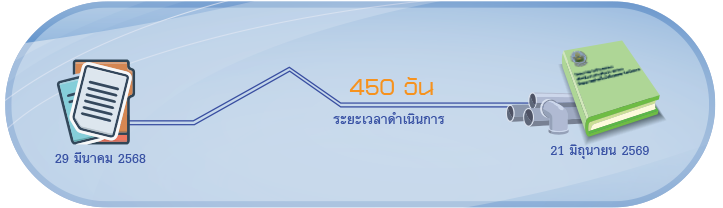

ระยะเวลาการดำเนินการ |
|
| |
 |
|
| |
|
|
| |

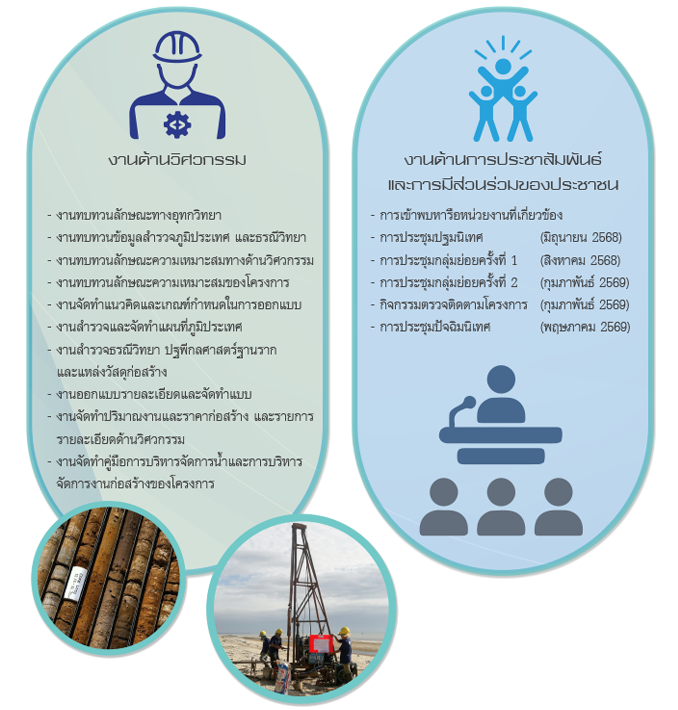

ขอบเขตการดำเนินงาน |
|
| |
 |
|
| |
| |

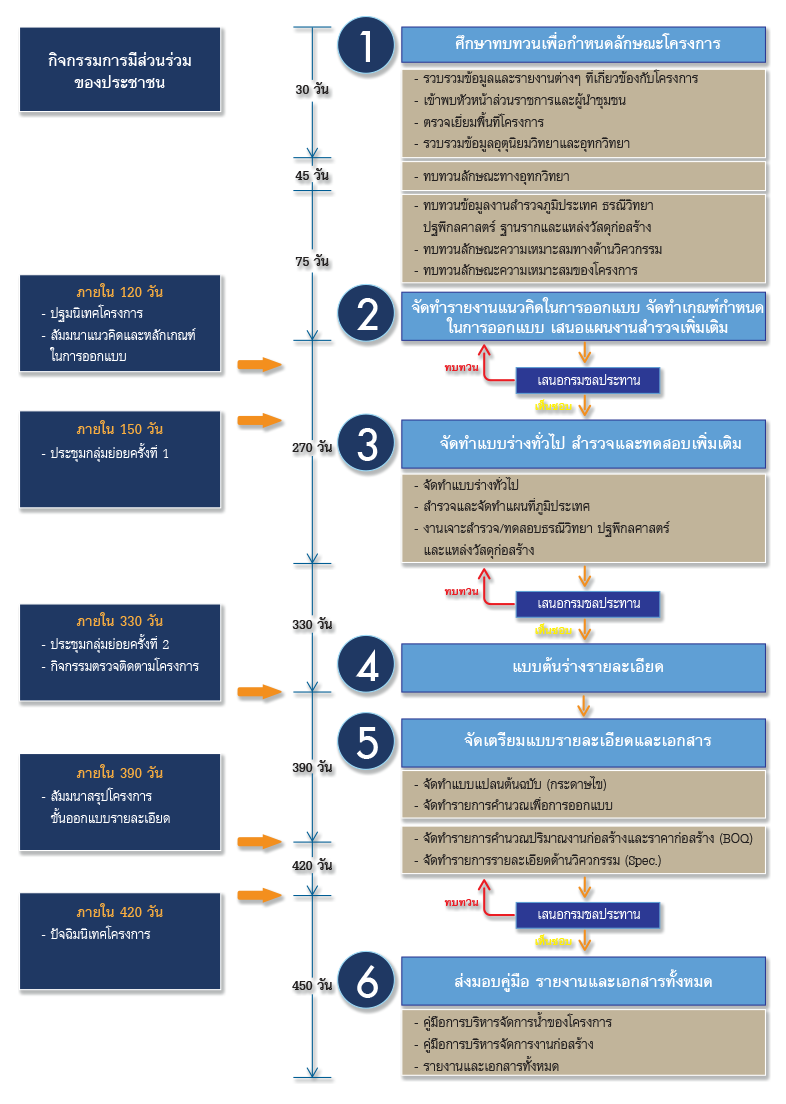

ขั้นตอนการดำเนินงาน |
|
| |
 |
|
